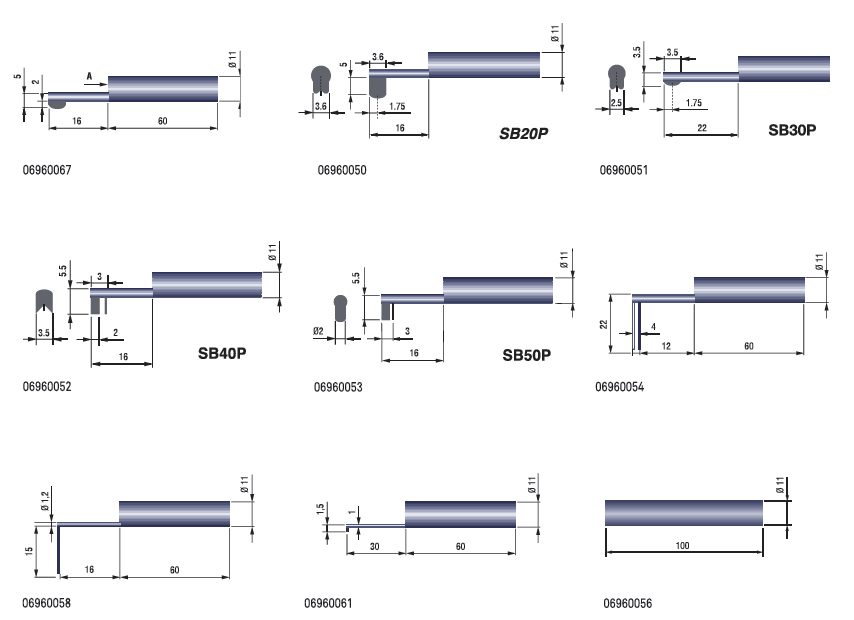

Đầu dò tùy chọn cho RUGOSURF90

Đầu dò tiêu chuẩn dành cho máy đo độ nhám bề mặt TESA và đầu dò SB 2000 để đo biên dạng

Phần mềm đường viền
Phần mềm đường viền được sử dụng để đo đường viền bằng BUGOSURE 90G để đánh giá các đặc điểm hình học bề mặt micron và milimet
. Chương trình đo đã tạo có thể được lưu để đạt được cùng một phép đo lô của cùng một phôi với cùng cài đặt hoặc để đo các lô tiếp theo.
•Hỗ trợ kiểm soát đo lường và kiểm soát hiệu chuẩn từ PC.
• Nhập và xuất các cài đặt đo từ thiết bị.
•Lưu trữ kết quả đo và các thông số đo vào cơ sở dữ liệu.
•Bộ lọc tìm kiếm cơ sở dữ liệu (ngày, toán tử, lô.).
• Công cụ trực quan chi tiết để đo đường viền và cấu trúc hình học (đường tròn, điểm, giao điểm, góc...).
•Báo cáo đo lường với đầu tùy chỉnh.
• Ngôn ngữ: tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Tây Ban Nha, tiếng Ý, tiếng Bồ Đào Nha, tiếng Lovenian

Đơn giản, nhỏ gọn và mạnh mẽ, nó đặc biệt thích hợp để kiểm tra tại chỗ trong xưởng, tiếp nhận các phòng thí nghiệm kiểm tra hoặc đo lường.
Đầu dò có 3 vị trí đo ngang 0°, -90° hoặc +90°.

Các thông số đo của sản phẩm này tuân theo
-ISO 4287
-JIS B0601 -DIN và màn hình LCD LCD
ISO 12085 (MOTIF hoặc CNOMO) -2" có thể hiển thị.


thêm Thông số hoặc đường cong đo được
- Hiển thị trực tiếp các tham số và đường viền
- 31 tham số
- Có thể sử dụng nhiều mục đích sử dụng, bộ chuyển đổi hoặc pin
- Có thể lưu trữ, xuất và truyền ít nhất 1000 kết quả đo đến máy tính
- Vùng dung sai tham số đo có thể cài đặt
- Menu chức năng Ngôn ngữ khác
- Xuất dữ liệu RS 232 ra máy in hoặc máy tính chạy phần mềm RUGOSOFT 10 (hai chức năng này là phụ kiện tùy chọn)

Cài đặt tham chiếu cho phép đo đường viền

Phần mềm dành cho RUGOSURE 90G.

Nó cho phép người dùng nhập các giá trị đo được lưu trữ từ thiết bị vào máy tính, từ đó thực hiện quản lý cơ sở dữ liệu.

Hiển thị tối ưu và chi tiết các kết quả đo: cấu hình tham số (dạng sóng W, cấu hình thô P và độ nhám) hoặc
kết hợp cả ba.
Các thông số độ nhám được tính toán bao gồm các thông số VDA và phần mềm có thể tạo các chương trình và tải chúng vào thiết bị.
Báo cáo đo lường tùy chỉnh.
Đầu ra từ máy tính
- kết quả đo với các thông số đo
- đường viền tọa độ

Tương thích với bất kỳ máy đo độ nhám có khớp nối, kết nối Bluetooth nào, nhẹ và chắc chắn,
đầu dò có thể xoay 90° để đạt được các phép đo ngang và tăng các tùy chọn đo

Ra mẫu chuẩn độ nhám

Máy đo độ nhám cầm tay TESA RUGOSURF 20 chắc chắn và linh hoạt, lý tưởng cho môi trường dây chuyền sản xuất hoặc kiểm tra hàng hóa đến.
Đo thông số độ nhám theo:

-ISO 4287
-JIS B0601
-DIN và ISO 12085 (MOTIF hoặc CNOMO).

- Phạm vi đo 400µ m (6300µ in) theo trục Z -
15 thông số độ nhám
- Mỗi thông số có thể được bật hoặc tắt độc lập
- Có thể đặt dung sai cho các giá trị thông số

Để so sánh bằng xúc giác và trực quan về độ hoàn thiện bề mặt của phôi

theo các phương pháp gia công khác nhau

IS0 2632-1 và 2632-2

Bộ điều khiển bên ngoài cho RUGOSURF 10G hoặc 90G với cáp máy in ma trận điểm
