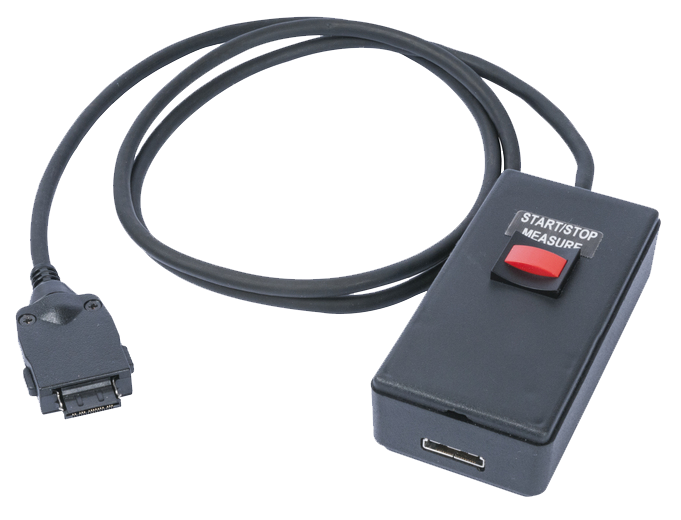

Phụ kiện cho RUGOSURF90 - Bộ điều khiển ngoài

Máy đo độ nhám cầm tay TESA RUGOSURF 20 chắc chắn và linh hoạt, lý tưởng cho môi trường dây chuyền sản xuất hoặc kiểm tra hàng hóa đến.
Đo thông số độ nhám theo:

-ISO 4287
-JIS B0601
-DIN và ISO 12085 (MOTIF hoặc CNOMO).

- Phạm vi đo 400µ m (6300µ in) theo trục Z -
15 thông số độ nhám
- Mỗi thông số có thể được bật hoặc tắt độc lập
- Có thể đặt dung sai cho các giá trị thông số

Để so sánh bằng xúc giác và trực quan về độ hoàn thiện bề mặt của phôi

theo các phương pháp gia công khác nhau

IS0 2632-1 và 2632-2

Cài đặt tham chiếu cho phép đo đường viền

Đầu dò tiêu chuẩn dành cho máy đo độ nhám bề mặt TESA và đầu dò SB 2000 để đo biên dạng

Bộ hồ sơ 2 mm
Bộ hồ sơ 2 mm để đo biên dạng (tùy chọn cho RUGOSURF 90G) được trang bị đầu dò SB2000 cùng với phần mềm hồ sơ cho biết phép đo biên dạng Máy đo độ nhám RUGOSURF 90G được chuyển đổi thành công cụ đo biên dạng.
Một giải pháp đơn giản, khéo léo và chính xác, phụ kiện tùy chọn này đo chiều dài, bán kính và góc phôi mà đôi khi không thể thực hiện được.
Việc thiết lập và đo lường đánh giá rất đơn giản và nhanh chóng. Kích thước có thể được chèn vào đường viền được đo sau khi xác định các phần tử hình học (chẳng hạn như đỉnh, cung hoặc giao điểm của hai đường).
Điều này cho phép xác minh nhanh chóng các giá trị dung sai. Nó cũng cho phép xoay theo bất kỳ hướng nào và tính đối xứng của đường viền đo được. Các phép đo trước đó có thể được sử dụng làm điểm gốc cho các phép đo lặp lại của cùng một phôi hình học.
Điều này giúp tiết kiệm thời gian quý báu và tạo điều kiện thuận lợi cho các hoạt động vì các phép đo thủ công quan trọng có thể được tự động hóa và lặp lại.
Báo cáo đo lường cho các biên dạng tiêu chuẩn được bao gồm trong bộ biên dạng 2mm.
Báo cáo đo lường chi tiết với tiêu đề khách hàng có thể được tạo từ phần mềm lập hồ sơ.

sạc

Phần mềm đường viền
Phần mềm đường viền được sử dụng để đo đường viền bằng BUGOSURE 90G để đánh giá các đặc điểm hình học bề mặt micron và milimet
. Chương trình đo đã tạo có thể được lưu để đạt được cùng một phép đo lô của cùng một phôi với cùng cài đặt hoặc để đo các lô tiếp theo.
•Hỗ trợ kiểm soát đo lường và kiểm soát hiệu chuẩn từ PC.
• Nhập và xuất các cài đặt đo từ thiết bị.
•Lưu trữ kết quả đo và các thông số đo vào cơ sở dữ liệu.
•Bộ lọc tìm kiếm cơ sở dữ liệu (ngày, toán tử, lô.).
• Công cụ trực quan chi tiết để đo đường viền và cấu trúc hình học (đường tròn, điểm, giao điểm, góc...).
•Báo cáo đo lường với đầu tùy chỉnh.
• Ngôn ngữ: tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Tây Ban Nha, tiếng Ý, tiếng Bồ Đào Nha, tiếng Lovenian

Ra mẫu chuẩn độ nhám

Phần mềm dành cho RUGOSURE 90G.

Nó cho phép người dùng nhập các giá trị đo được lưu trữ từ thiết bị vào máy tính, từ đó thực hiện quản lý cơ sở dữ liệu.

Hiển thị tối ưu và chi tiết các kết quả đo: cấu hình tham số (dạng sóng W, cấu hình thô P và độ nhám) hoặc
kết hợp cả ba.
Các thông số độ nhám được tính toán bao gồm các thông số VDA và phần mềm có thể tạo các chương trình và tải chúng vào thiết bị.
Báo cáo đo lường tùy chỉnh.
Đầu ra từ máy tính
- kết quả đo với các thông số đo
- đường viền tọa độ

Máy đo độ nhám nhỏ, linh hoạt và cực kỳ dễ sử dụng - lý tưởng cho các phép đo có độ chính xác cao trong xưởng hoặc phòng thí nghiệm đo lường.

- Màn hình cảm ứng LCD màu TFT 3,5"
- Ba phím chức năng trực tiếp
- Giao diện đồ họa
- Hiển thị trực tiếp giá trị đo và tính toán đường viền
- Chiều dài đo 50mm/2in
- Phạm vi đo 1000µm
- Đầu dò 2 trong 1 đặc biệt, có hoặc không có đầu hướng dẫn (Đo độ sóng)
-Vùng dung sai với các thông số có thể định cấu hình
-Đầu ra dữ liệu USB, dữ liệu có thể được gửi đến máy tính chạy phần mềm TESA MEASUREMENT STUDIO (phần mềm này có chức năng)
-Cũng có thể sử dụng chức năng độc đáo của loại thiết bị này khi kết hợp với gói đường viền (tùy chọn) Có thể đo đường viền (Z=2mm).
-Đo thông số độ nhám theo tiêu chuẩn:
- ISO 4287
-12085 (CNOMO)
-ISO 13565
-DIN 4776
-JIS B0601:2001
-ASME B46- 2002
